Art. 7905-20

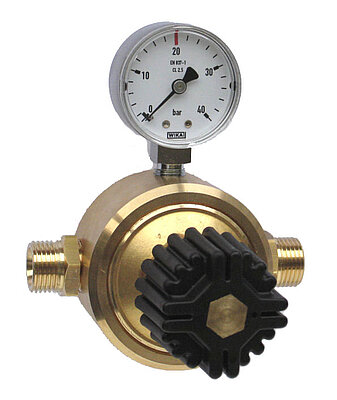

Ce détendeur à simple détente est apte pour des applications où malgré une pression d’entrée relativement basse un grand débit est exigé. C’est tout particulièrement le cas dans des lignes de distribution de gaz partant des réservoirs de gaz liquide avec vaporisation consécutive
Il s’agit d’un détendeur à membrane qui se distingue par une grande performance de débit (selon les relations de pression jusqu’à 450 Nm3/h) et cela avec une différence relativement minime entre pression d’entrée et pression de sortie. Et cela avec une haute constance de pression.
Grâce à la conception très compacte, le détendeur est léger en poids, très robuste et par conséquent peu sensible à des perturbations. Le détendeur est apte pour oxygène (essai d’inflammation pour oxygène BAM).
Le détendeur est disponible dans des versions avec pression de travail jusqu’à 1.5, 6, 20 et 40 bar. La pression d’entrée maximum est 50 bar.
Telecharger des fichiers
Données techniques
- Pression d’entrée
max. 50 bar
- Pression de sortie
0 - 1.5 bar, 0 - 6 bar, 0 - 20 bar, 0 - 40 bar
- Débit maximum
450 Nm3/h (siehe Durchflusskurven)
- Gaz
tous les gaz et mélanges de gaz sauf des gaz corrosifs ou toxiques
- Entrée
G1/2" filet extérieur (avec filtre en tissu métallique)
- Sortie
G1/2" filet intérieur, comme option avec raccord G1/2" filet extérieur
- Matériel
corps en laiton, membrane NBR, matériel d’étanchéité EPDM/FPM/PA6/
POM, filtre en tissu métallique inoxydable
- Températures de service
-20 à + 60C°
- Poids
2.3 kg (version 20 bar), 2.6 kg (version 1,5, 6 et 40 bar)
